Как изпитваме ATS в ETOP Lab

ATS, често наричан разговорно „ум шалтер“, е автоматичен превключвател между два източника на захранване. При отпадане или влошаване на основния източник той трябва да прехвърли товара към резервния, а след възстановяване на мрежата да върне системата обратно.

В ETOP Lab не оценяваме ATS само по това дали „щраква“. Проверяваме силовите контакти, механичната блокировка, електромагнитното задвижване, управляващата електроника, поведението под товар и повторяемостта при многократни цикли.

1. Конструктивен преглед

Започваме с оглед на корпуса, клемите, маркировките и механиката. След разглобяване проверяваме силовия токов път, контактните групи, гъвкавите медни оплетки, електромагнитните бобини, пружините и управляващата платка.

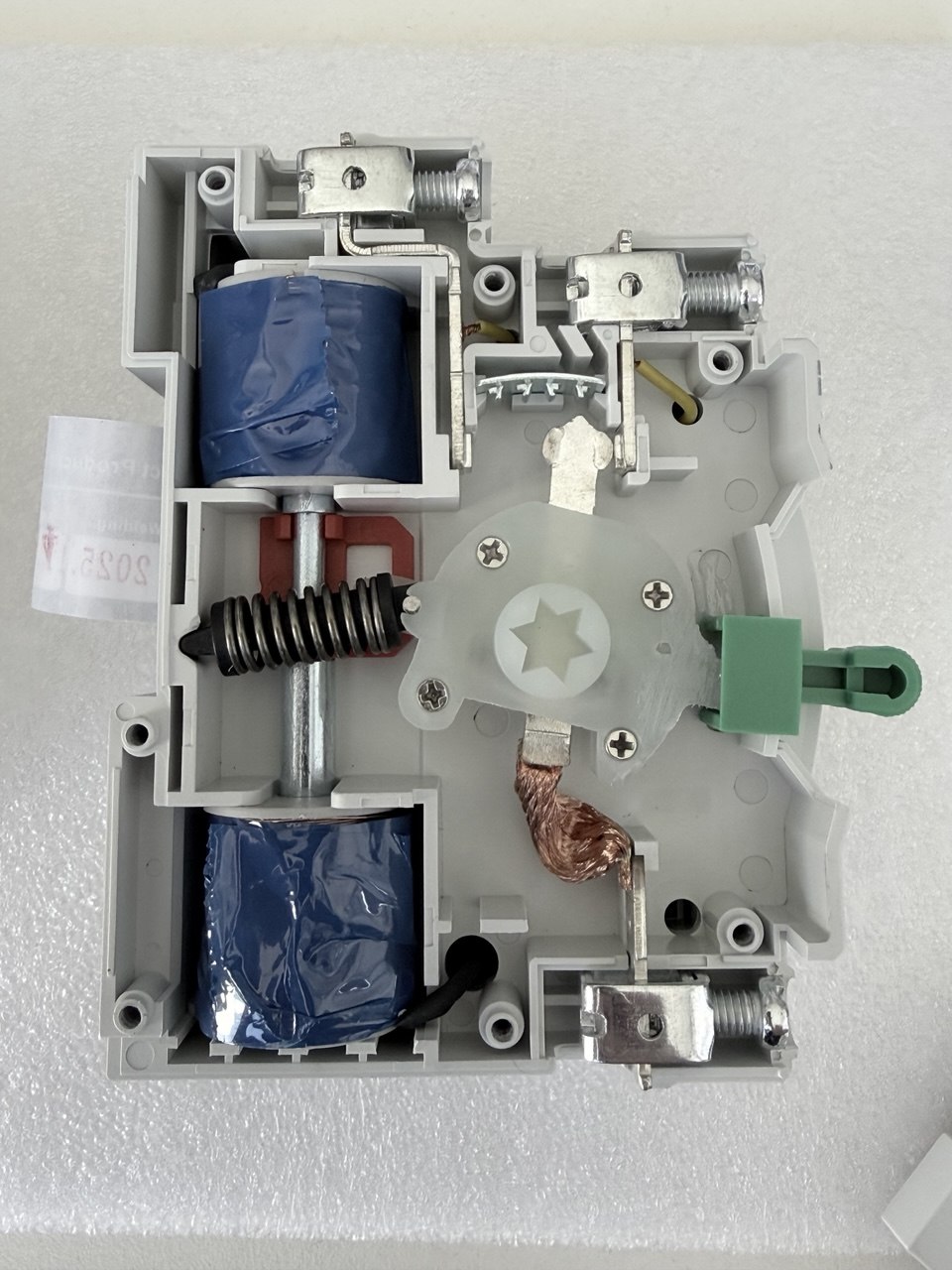

На снимките се вижда именно тази вътрешна конструкция – две задвижващи бобини, механичен превключващ механизъм, силови медни връзки и управляваща електроника.

2. Механична блокировка

При стандартен ATS за основен и резервен източник двата входа не трябва да бъдат едновременно свързани към товара. Проверяваме дали механичната блокировка физически предотвратява това, дали механизмът достига ясно двете крайни положения и дали няма междинно положение с частично затворени контакти.

3. Силови контакти

Проверяваме притискането, геометрията и контактната площ. Измерваме контактното съпротивление на отделните полюси и сравняваме стойностите между тях. Ясно отклонение в един полюс е сигнал за допълнителна проверка.

4. Автоматично превключване I → II

Подаваме два контролирани източника. При нормално основно захранване ATS трябва да остане на Source I. След това симулираме отпадане на Source I и следим дали устройството правилно го разпознава, освобождава първата контактна група и преминава към Source II.

5. Връщане II → I

След възстановяване на основното захранване следим дали ATS се връща към Source I предвидимо и без многократно превключване напред-назад.

6. Прагове по напрежение

Променяме входното напрежение контролирано и наблюдаваме при каква стойност ATS приема активния източник за невалиден. След това възстановяваме напрежението постепенно и следим прага за връщане. Между двата прага е важно да няма поведение, което води до постоянно превключване около гранична стойност.

7. Време за превключване

Измерваме реалното време I → II и II → I. То включва разпознаване на състоянието, логическо закъснение, механично движение и установяване на силовите контакти.

8. Тест под товар

Функционалният тест без товар не е достатъчен. ATS се натоварва, за да се оцени реалното поведение на контактите и клемите. Следим за нестабилна връзка, локално нагряване и разлика между отделните полюси.

9. Температурен тест

След работа под товар проверяваме температурното повишение на входните клеми, изходните клеми, контактните зони и силовите медни връзки. По-важна от абсолютната температура често е разликата между полюсите при еднакъв ток.

10. Електромагнитно задвижване

Проверяваме дали бобините задействат механизма надеждно и дали движението е пълно. След серия превключвания следим и температурата на бобините.

11. Управляваща електроника

Проверяваме логиката на AUTO и MANUAL, индикацията, реакцията след рестарт и поведението при нестабилно входно напрежение. ATS трябва да има предвидимо състояние след възстановяване на захранването.

12. Цикличен тест

Повтаряме превключването многократно. След цикличния тест отново проверяваме механиката, контактното съпротивление и температурното поведение. Така се откриват проблеми, които не се виждат при единично превключване.

13. Ръчен режим

Ако моделът има ръчно управление, проверяваме дали превключването е ясно и контролирано и дали след връщане в AUTO логиката се възстановява нормално.

Какво не приемаме за достатъчен тест

Еднократно превключване без товар не доказва надеждността на ATS. Устройство може да работи правилно на масата и да покаже проблем едва при реален ток, нагряване или многократна работа.

Какво показват снимките

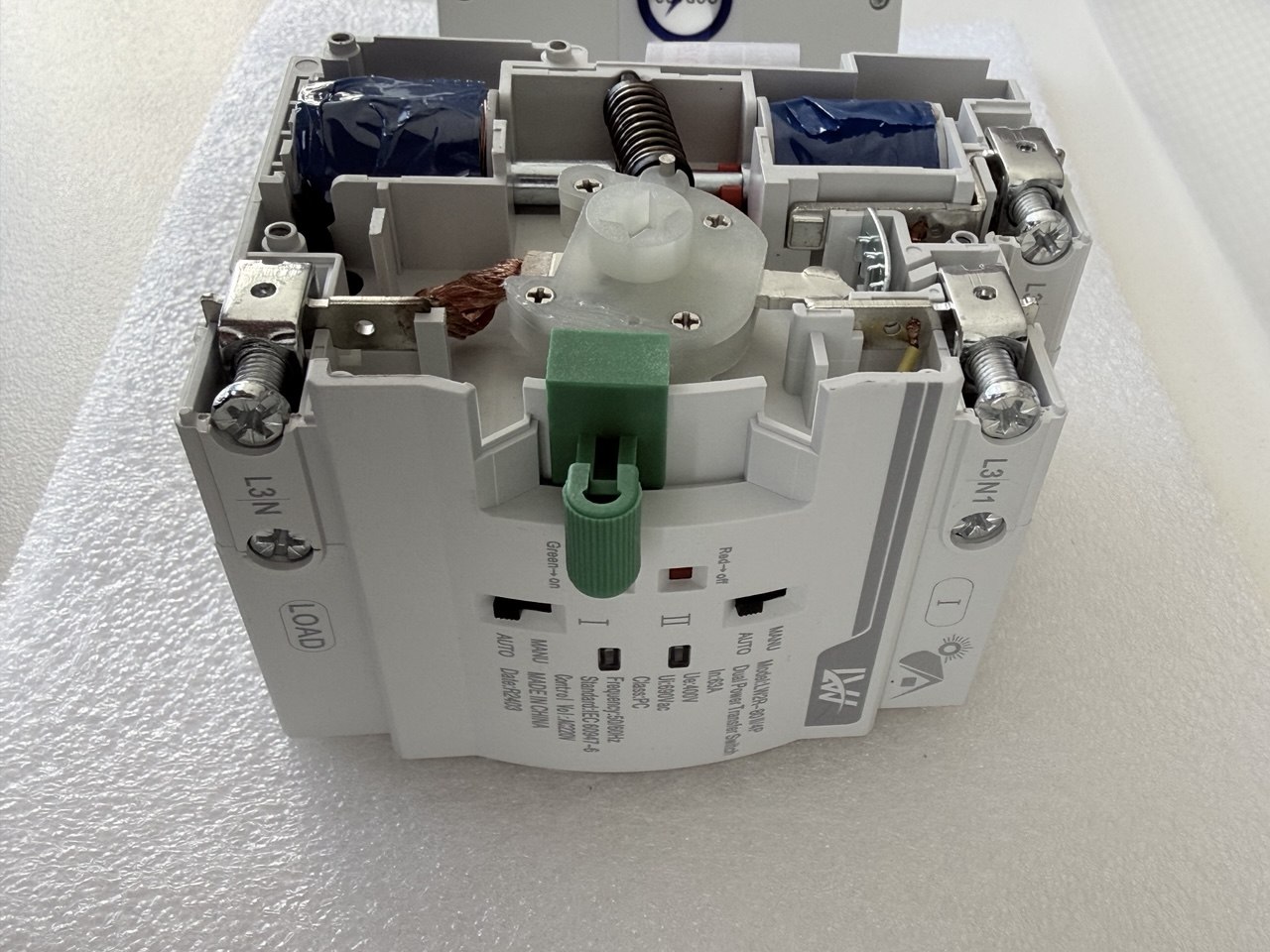

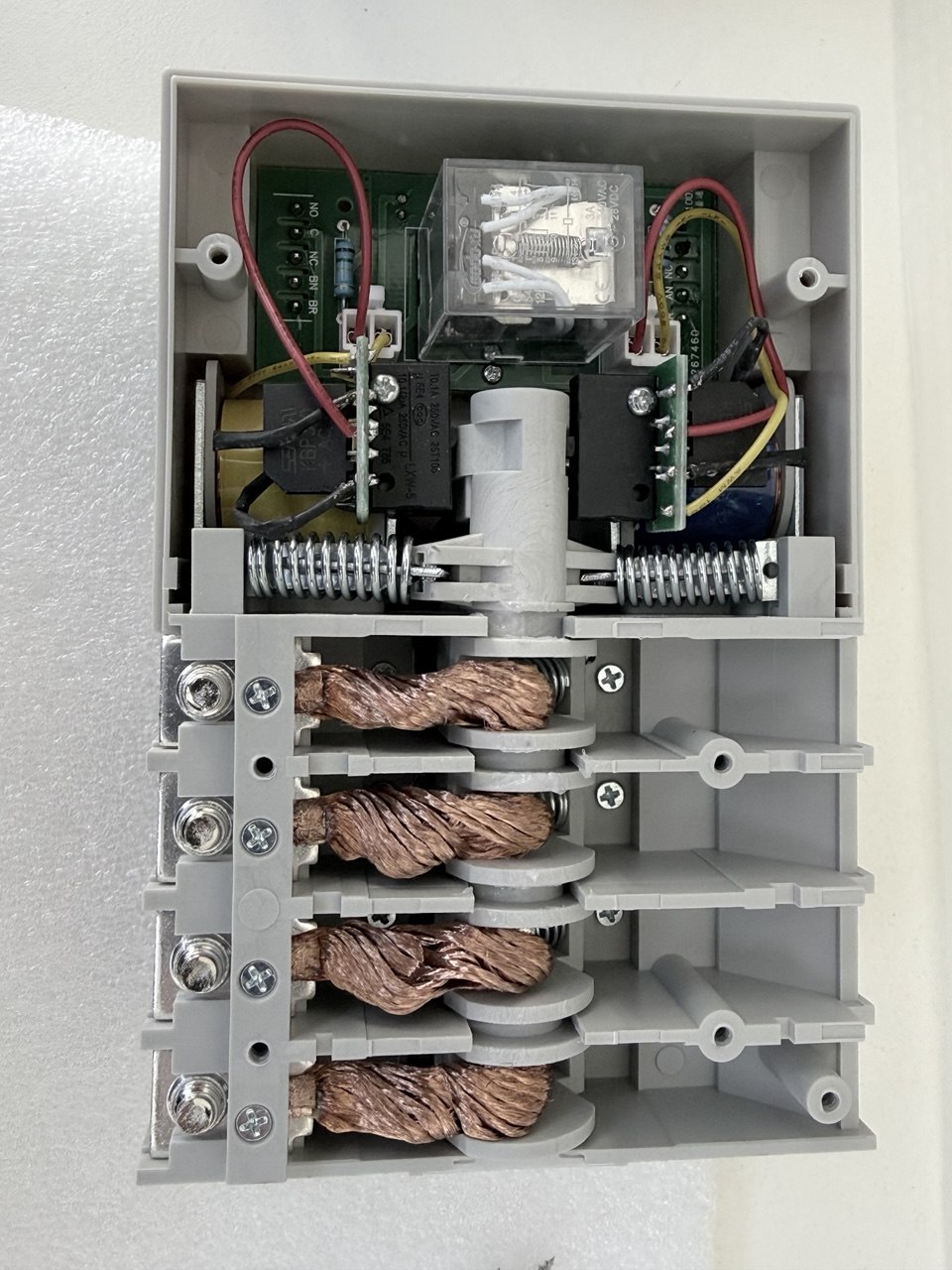

Снимките показват вътрешната механика на разглобен ATS: електромагнитни бобини, пружини, управляваща платка, релета, силови контактни системи и гъвкави медни оплетки. Именно тези елементи определят реалната надеждност, а не само външният корпус.

Стандартна рамка

При оценката се съобразяваме с принципите за Automatic Transfer Switching Equipment от IEC/EN 60947-6-1. Конкретните допустими стойности зависят от номиналните характеристики и документацията на конкретния модел.

Заключение

За нас добрият ATS не е този, който просто превключва. Той трябва да превключва всеки път, при правилните условия, да има надеждна блокировка, стабилен токов път и нормално температурно поведение при реален товар.
