Кратък отговор
Кривите B, C и D при автоматичните предпазители MCB показват при какъв кратен ток спрямо номиналния ток In ще сработи електромагнитният механизъм за бързо изключване.
- B крива: магнитно изключване приблизително при 3–5 × In.
- C крива: приблизително при 5–10 × In.
- D крива: приблизително при 10–20 × In.
Кривата не променя номиналния ток и не прави прекъсвача „по-мощен“. Тя определя устойчивостта му към краткотрайни пускови токове и минималния ток, необходим за бързо изключване при късо съединение. Изборът трябва да отчита товара, пусковия ток, импеданса на контура, очаквания ток на късо съединение и изискваното време за автоматично изключване.
Въведение
Означения като B16, C16 и D16 често се възприемат само като различни варианти на един и същ 16-амперен автоматичен предпазител. Номиналният ток действително е еднакъв – 16 A – но поведението при краткотрайни високи токове е различно. Именно това различие се описва от времетоковата характеристика.
MCB защитава проводниците и електрическата инсталация главно от две състояния: продължително претоварване и късо съединение. При претоварване действа термичният механизъм, а при силно нарастване на тока – електромагнитният механизъм. B, C и D обозначават диапазона на магнитното мигновено сработване съгласно приложимата продуктова характеристика.
Правилният избор не се прави само според вида на уреда. Необходимо е да се провери дали пусковият ток няма да предизвиква нежелано изключване и едновременно с това дали при повреда токът ще е достатъчно висок, за да задейства защитата в необходимото време.
Как работи
Как работи MCB

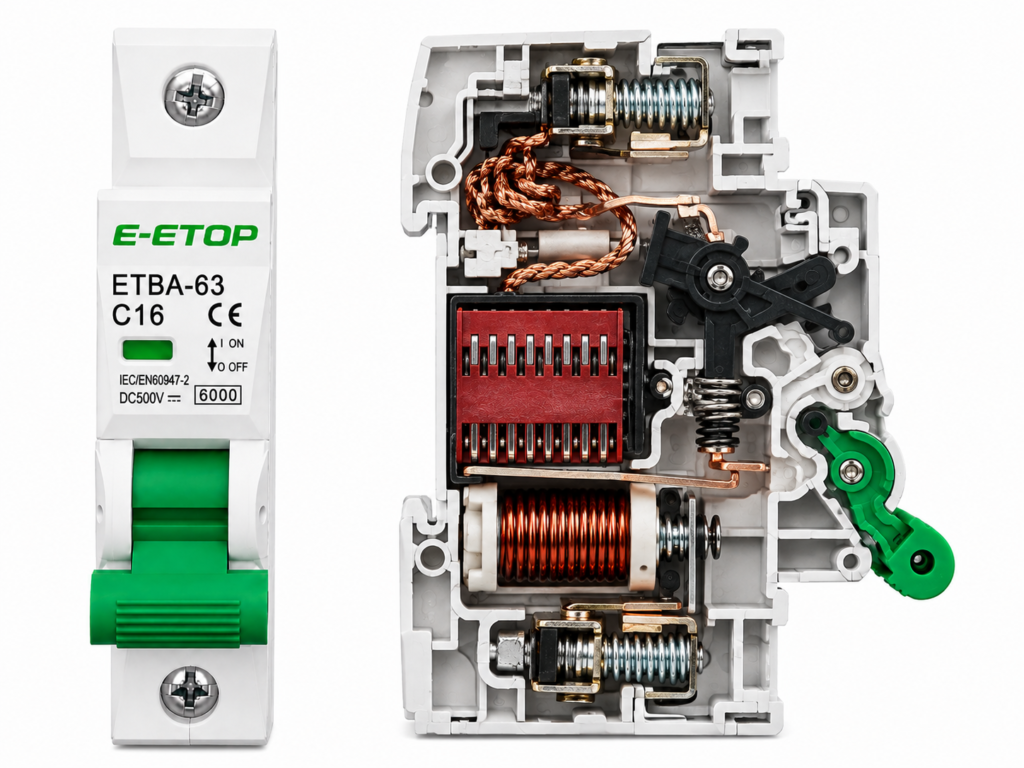

Типичният миниатюрен автоматичен прекъсвач съдържа контактна система, механизъм за свободно изключване, биметален елемент, електромагнитна бобина и дъгогасителна камера.
Термично изключване
При ток над номиналния биметалната пластина се нагрява и се огъва. Колкото по-голямо е претоварването, толкова по-бързо се достига точката на сработване. Това е обратно зависима времева характеристика: малко претоварване може да бъде допуснато за сравнително дълго време, докато голямото претоварване води до по-бързо изключване.
Електромагнитно изключване
При късо съединение или много висок пусков ток магнитното поле в бобината нараства рязко. Подвижното ядро освобождава механизма и контактите се отварят за много кратко време. Точно прагът на това магнитно сработване различава B, C и D.
Гасене на електрическата дъга
При отварянето между контактите възниква електрическа дъга. Тя се насочва към дъгогасителна камера, разделя се на по-малки последователни дъги, охлажда се и се прекъсва. При DC липсва естествено преминаване на тока през нула, затова конструкцията, полярността, броят последователни полюси и допустимото DC напрежение са особено важни.
Как се чете времетоковата характеристика
По хоризонталната ос се нанася токът като кратно на In, а по вертикалната – времето до изключване. Характеристиката е зона, а не една идеална линия, защото стандартите допускат производствени толеранси, влияние на температурата и началното състояние на устройството.
Кога се използва
B крива
B се използва при вериги с нисък или умерен пусков ток, когато е желателно магнитната защита да реагира при по-нисък ток на повреда. Типични приложения са резистивни товари, отоплителни уреди, традиционни осветителни вериги и общи крайни вериги, ако реалният пусков ток го позволява.
C крива
C е най-разпространеният компромис за вериги с умерен пусков ток: малки двигатели, помпи, компресори, климатици, трансформатори, захранващи устройства и част от LED осветителните системи. Необходимо е да се проверят данните на производителя, защото съвременните електронни товари могат да имат кратък, но много висок входен импулс.
D крива
D се прилага при товари с висок пусков ток – по-големи двигатели, трансформатори, заваръчни машини и други специализирани промишлени товари. Тя не е универсално решение срещу нежелано изключване. Поради високия магнитен праг изисква по-висок ток на късо съединение и внимателна проверка на защитната мярка.
Кога изборът трябва да бъде по данни на производителя
При EV зарядни станции, фотоволтаични инвертори, UPS, честотни регулатори, импулсни захранвания и големи LED групи трябва да се използват инструкциите на производителя, проектните изчисления и конкретната защитна координация. Самото наименование на товара не е достатъчно.
Практически съвети
Практически подход за избор
- Определи проектния ток Ib. Работният ток на товара не трябва да надвишава допустимото за веригата.
- Определи допустимия ток на проводника Iz. Изборът зависи от сечение, материал, начин на полагане, температура, групиране и други корекционни фактори.
- Избери номинален ток In. Обичайното условие е Ib ≤ In ≤ Iz, заедно с останалите изисквания на проекта.
- Провери пусковия ток. Използвай документация или измерване, а не предположение.
- Провери минималния ток на повреда. Той трябва да гарантира изключване в изискваното време.
- Провери прекъсвателната способност. Тя трябва да е не по-малка от очаквания максимален ток на късо съединение в точката на монтаж.
- Провери селективността и координацията. При последователни защитни устройства трябва да се оцени кое устройство ще изключи първо.
Пример с 16 A
| Маркировка | Магнитна зона | Ориентировъчен диапазон |
|---|---|---|
| B16 | 3–5 × In | 48–80 A |
| C16 | 5–10 × In | 80–160 A |
| D16 | 10–20 × In | 160–320 A |
Тези стойности не са допустим постоянен ток. Те показват магнитната зона на сработване. Продължителното претоварване се оценява по термичната част на характеристиката.
Дълъг кабел и нисък ток на късо съединение
При дълга линия импедансът на контура нараства и токът при повреда намалява. Смяната от B към C или D може да доведе до това магнитният праг да не бъде достигнат. Тогава изключването може да стане по термичната зона и да бъде твърде бавно за приложимото изискване.
Чести грешки
- „C е по-здрав от B“. Не. При еднакви In и прекъсвателна способност разликата е основно в магнитния праг.
- „D прекъсва по-голям ток на късо съединение“. Кривата не е прекъсвателната способност. Проверяват се отделни маркировки като 6 kA, 10 kA и др.
- Смяна на B с C без измерване. Това може да премахне нежеланото изключване, но да влоши автоматичното изключване при повреда.
- Избор само по мощността на уреда. Пусковият ток, продължителността му и характеристиката на товара са също важни.
- Приемане, че всеки AC MCB е подходящ за DC. Допустимостта за DC трябва да е изрично посочена от производителя.
- Използване на D в домашна инсталация без проектна проверка. Високият магнитен праг може да е несъвместим с наличния ток на повреда.
- Объркване на крива B със селективност категория B по IEC 60947-2. Това са различни понятия.
Предимства
Различните криви позволяват защитата да се съгласува с реалното поведение на товара. B осигурява по-чувствително магнитно действие, C понася умерени пускови токове, а D позволява захранване на товари с голям стартов импулс. Когато са правилно подбрани, те намаляват нежеланите изключвания, без да се компрометира защитата.
Ограничения и недостатъци
Буквата B, C или D не е достатъчна за пълен избор. Тя не дава информация за напрежението, полюсите, прекъсвателната способност, DC пригодността, ограничаването на енергията, селективността, работната температура или допустимото сечение на проводниците. Освен това реалните характеристики се различават по продуктова серия и стандарт. Затова трябва да се използват каталожната крива и официалните данни на конкретния производител.
B, C и D криви при MCB
Автоматичният прекъсвач трябва едновременно да понася нормалните краткотрайни токови импулси и да изключва достатъчно бързо при повреда. Тази задача се решава чрез съчетание на термична и магнитна защита.
Основна разлика
| Крива | Магнитно сработване | Типичен характер на товара | Ключов риск при неправилен избор |
|---|---|---|---|
| B | 3–5 × In | Нисък пусков ток | Нежелано изключване при висок inrush |
| C | 5–10 × In | Умерен пусков ток | Недостатъчно бързо изключване при слаб контур |
| D | 10–20 × In | Висок пусков ток | Изисква много по-висок ток на повреда |
Какво означава C16
„C“ е времетоковата характеристика, а „16“ е номиналният ток 16 A. Това не означава, че прекъсвачът изключва точно при 16.1 A или че може да прекъсне само 16 A. Поведението при претоварване зависи от времето, а максималният безопасно прекъсван ток се задава от отделната прекъсвателна способност.
Избор според товара
Резистивните товари обикновено имат малък стартов импулс. Двигателите, трансформаторите, импулсните захранвания и кондензаторните входове могат да имат ток многократно по-висок от установения. Продължителността на импулса е също толкова важна, колкото неговият пик.
Проверка на защитата
Защитното устройство трябва да е съгласувано с проводника и системата за заземяване. При повреда токът трябва да достигне стойност, която осигурява изключване в изискваното време. Това се доказва чрез проектно изчисление и/или измерване на импеданса на контура.
AC и DC
Кривата описва токовото сработване, но не доказва DC пригодност. За DC трябва да се спазят допустимото напрежение, полярността, схемата на свързване и необходимият брой полюси на конкретния продукт. IEC 60898-1 е за AC прекъсвачи за битови и подобни инсталации, докато IEC 60898-2 обхваща прекъсвачи за AC и DC в съответния обхват.
Стандарти
За битови и подобни AC приложения основният продуктов стандарт е IEC 60898-1. За промишлени прекъсвачи, предназначени за работа от инструктирани или квалифицирани лица, се прилага IEC 60947-2 в съответния продуктов обхват. Актуалната IEC 60947-2:2024 обхваща устройства до 1000 V AC или 1500 V DC. При проектиране трябва да се използват приложимите национални и европейски приемания и действащите правила за електрически инсталации.
Технически характеристики
| Тип устройство | MCB – миниатюрен автоматичен прекъсвач за защита от свръхток |
|---|---|
| Основни защитни механизми | Термичен при претоварване и електромагнитен при висок ток/късо съединение |
| B крива | Магнитно сработване в диапазона 3–5 × In |
| C крива | Магнитно сработване в диапазона 5–10 × In |
| D крива | Магнитно сработване в диапазона 10–20 × In |
| In | Номинален ток на прекъсвача |
| Пример B16 | Магнитна зона приблизително 48–80 A |
| Пример C16 | Магнитна зона приблизително 80–160 A |
| Пример D16 | Магнитна зона приблизително 160–320 A |
| Прекъсвателна способност | Отделен параметър; не се определя от буквата B/C/D |
| Основен стандарт за битови AC MCB | IEC 60898-1:2015 + AMD1:2019, с приложимите поправки/консолидирани издания |
| Стандарт за AC/DC MCB в съответния обхват | IEC 60898-2 |
| Промишлени прекъсвачи | IEC 60947-2:2024 в приложимия обхват |
| Критерии за избор | Ib, In, Iz, пусков ток, минимален и максимален ток на късо съединение, време за изключване, селективност |
| B – типични товари | Резистивни товари и вериги с нисък пусков ток |
| C – типични товари | Малки двигатели, помпи, климатици, трансформатори и електронни товари с умерен inrush |
| D – типични товари | Големи двигатели, трансформатори, заваръчни и специализирани промишлени товари |
| AC/DC взаимозаменяемост | Не се допуска без изрично одобрение на производителя |
| Работна температура | Влияе върху термичната част; използват се каталожните корекционни данни |
| Монтаж в група | Може да изисква корекционен коефициент по данни на производителя |
Често задавани въпроси
Какво означава B16?
MCB с номинален ток 16 A и магнитно сработване в характеристика B, приблизително 3–5 пъти In.
Какво означава C16?
MCB с номинален ток 16 A и магнитно сработване приблизително 5–10 пъти In.
Какво означава D16?
MCB с номинален ток 16 A и магнитно сработване приблизително 10–20 пъти In.
Коя крива е най-добра?
Няма универсално най-добра. Правилната крива е тази, която понася нормалния пусков ток и осигурява изключване при повреда в изискваното време.
Може ли B да се замени с C?
Само след проверка на пусковия ток, импеданса на контура, минималния ток на повреда и времето за изключване.
Може ли C да се замени с D?
Не автоматично. D има значително по-висок магнитен праг и може да не сработи достатъчно бързо при наличния ток на повреда.
C крива по-мощна ли е от B?
Не. При еднакъв номинален ток разликата е в магнитната характеристика, не в допустимия постоянен товар.
D крива има ли по-голяма прекъсвателна способност?
Не задължително. Прекъсвателната способност е отделна маркировка и параметър.
Каква крива за контактни вериги?
Често B или C, но изборът зависи от видовете товари, пусковите токове и изчисленията за защитата.
Каква крива за LED осветление?
Зависи от драйверите и броя им. Големи групи LED драйвери могат да имат значителен входен импулс; проверяват се данните на производителя.
Каква крива за климатик?
Често C, но решаващи са указанията на производителя, пусковият ток и типът на компресора/инвертора.
Каква крива за помпа?
Често C; при висок стартов ток може да се наложи друга характеристика или моторна защита след проектна проверка.
Каква крива за компресор?
Обикновено C или D според пусковия ток, метода на стартиране и наличния ток на късо съединение.
Каква крива за трансформатор?
Често C или D, но магнитният пусков ток може да варира силно. Използват се данни от производителя и координационни таблици.
Каква крива за заваръчен апарат?
Възможна е D или специално решение, но само според документацията и проектната проверка.
Каква крива за EV зарядна станция?
Често C, но трябва да се спазят инструкцията на зарядната станция, видът на RCD/RCBO и проектът на веригата.
Каква крива за фотоволтаичен инвертор?
Следва се документацията на инвертора. За AC и DC страната се използват различни защитни решения.
Каква крива за UPS?
Зависи от входния inrush, байпаса и мощността. Използват се препоръките на производителя.
Защо MCB изключва при включване?
Възможни причини са висок пусков ток, повреда, претоварване, неподходяща крива, много паралелни захранвания или неправилен номинален ток.
Защо MCB не изключва веднага при малко претоварване?
Термичната защита има обратно зависимо време и допуска ограничени кратки претоварвания.
Какво е In?
Номиналният ток на прекъсвача, към който се отнасят кратните стойности на характеристиката.
Какво е inrush current?
Краткотраен пусков ток, който може да бъде многократно по-голям от установения работен ток.
Какво е ток на късо съединение?
Токът, ограничен главно от импеданса на източника и веригата при повреда с много нисък импеданс.
Какво е прекъсвателна способност?
Максималният ток на късо съединение, който устройството може безопасно да прекъсне при определени условия.
Може ли AC MCB да се използва на DC?
Само ако производителят изрично е посочил DC напрежение, полярност и схема на свързване.
Кривата влияе ли върху защитата на кабела?
Да, особено върху бързото изключване при повреда, но защитата на кабела зависи и от In, термичната характеристика и условията на полагане.
Как се доказва правилното изключване?
Чрез проектно изчисление и/или измерване на импеданса на контура и сравнение с характеристиката на устройството.
Как температурата влияе на MCB?
Тя влияе на термичния механизъм. При висока околна температура може да настъпи по-ранно сработване.
Какво е селективност?
Координация, при която най-близката до повредата защита изключва, без излишно изключване на по-горното устройство.
Какво е резервна защита?
Координация между устройства, при която горното устройство подпомага безопасното прекъсване при висок ток според изпитани комбинации на производителя.
